Компания ООО «АПЕКС» — российский производитель, специализирующийся на разработке и производстве решений для герметизации кабелей и труб любого диаметра

О компании

Наша продукция

Муфты МГК

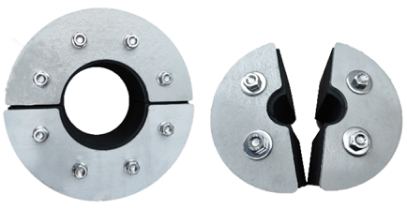

Муфты МГК предназначены для герметизации и огнестойкости одиночного кабельного/трубного ввода. Простая конструкция муфты позволяет производить монтаж в просверленное, в бетонной стене, отверстие. Стандартные типоразмеры муфт подходят под размеры большинства алмазных коронок, представленных на российском рынке.

В каталоге представлены стандартные типоразмеры муфт, однако внешние и внутренние диаметры муфт могут быть изготовлены под индивидуальные размеры, без дополнительных затрат.

* Указанные размеры муфт являются стандартными. Внешний диаметр муфты может быть изготовлен по техническому заданию заказчика/ проекта

** В данных диапазонах изготавливается отверстие, соответствующее наружному диаметру кабеля или трубы

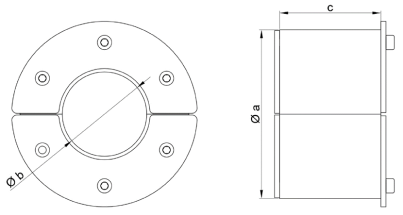

МГК 25

25

ø а *(мм)

31

40

43

50

68

70

75

80

90

100

125

150

175

113-142

90-115

62-95

45-67

26-60

24-55

22-52

22-48

10-28

22-48

3,5-22

3,5-17

3,5-12

ø b ** (мм)

60

40

c (мм)

200

135-167

60

МГК 31

МГК 40

МГК 43

МГК 50

МГК 70

МГК 68

МГК 75

МГК 80

МГК 90

МГК 100

МГК 125

МГК 150

МГК 175

МГК 200

Пример формирования наименований

МГК-100/50

Тип муфты

Наружный диаметр (мм)

Внутренний диаметр (мм)

Примечание: Внешний и внутренний диаметр муфты могут быть изготовлены в соответствии с проектными данными (размер проема и внешний диаметр кабеля или трубы)

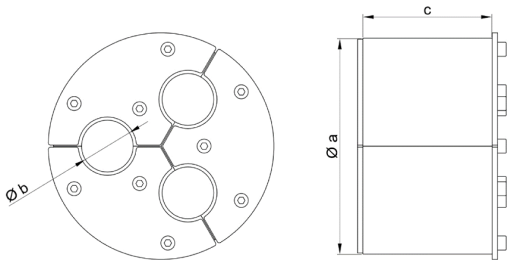

Муфты МГК-3

Муфты МГК-3 позволяют производить герметизацию трех кабелей в единой муфте. Данная муфта получила широкое применение на объектах энергетики, для герметизации трех фаз одновременно.

* Указанные размеры муфт являются стандартными. Внешний диаметр муфты может быть изготовлен по техническому заданию заказчика/проекта

** В данных диапазонах изготавливается отверстие, соответствующее наружному диаметру кабеля или трубы

МГК-3/50

50

ø а *(мм)

100

150

200

3х(45-68)

3х(21-53)

3х(10-32)

3х(4-12)

ø b ** (мм)

60

40

c (мм)

МГК-3/100

МГК-3/150

МГК-3/200

Пример формирования наименований

МГК-3-100/10-15-20

Тип муфты

Количество уплотняемых кабелей/труб

Наружный диаметр (мм)

Примечание: Внешний и внутренний диаметр муфты могут быть изготовлены в соответствии с проектными данными (размер проема и внешний диаметр кабеля или трубы). В случае, если диаметры вводимых кабелей одинаковые, указывается одно значение, например МГК-3-100/10

Внутренний диаметр (мм)

Муфты МГЗ

В местах ввода в здание шины заземления устанавливаются герметичные муфты МГКЗ. Уплотнительные модульные элементы МЗ изготавливаются под размер шины.

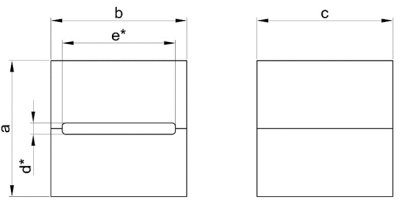

МГЗ 100 (мм)

60

a

60

b

c

d*

e*

60

4-8

40-50

* В данных диапазонах изготавливается отверстие, соответствующее размерам полосы заземления

Пример формирования наименований

М3-50x5

Тип муфты

Ширина проводника (мм)

Высота проводника (мм)

Примечание: Ширина и высота отверстия в модуле МЗ могут быть изготовлены в соответствии с проектными данными

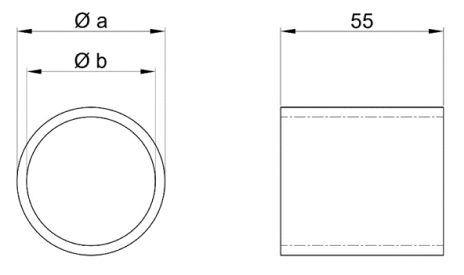

Гильза ГС без фланцевая

Гильза ГС, без фланцевая, изготавливается из низкоуглеродистой стали покрытой акриловым грунтом, либо из нержавеющей стали, для применения в агрессивных средах. Гильза устанавливается в металлические конструкции и перегородки, способ монтажа — приваривание.

ГС
25

32

ø а
(мм)

36

48

57

76

80

89

102

108

133

159

219

201

151

125

101

90

81

76

70

51

69

44

41

32

26

ø b
(мм)

ГС
31

ГС
40

ГС
43

ГС
50

ГС
70

ГС
68

ГС
75

ГС
80

ГС
90

ГС
100

ГС
125

ГС
150

ГС
200

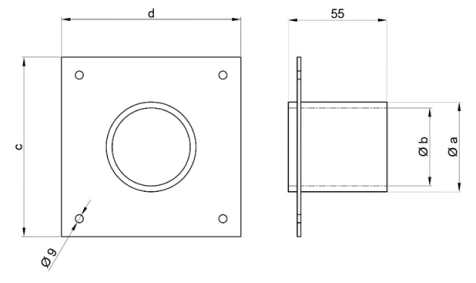

Гильза ГСФБ фланцевая

Для установки в бетонные стены применяются фланцевые гильзы ГСФБ увеличенной глубины. Материалы – сталь грунтованная или оцинкованная, либо нержавеющая сталь.

ГСФБ
25

32

ø а
(мм)

36

48

57

76

80

89

102

108

133

159

219

201

151

125

101

90

81

76

70

51

69

44

41

32

26

ø b
(мм)

280x280

200x200

180x180

160x160

150x150

140x140

110x110

140x140

100x100

c x d

ГСФБ 31

ГСФБ 40

ГСФБ 43

ГСФБ 50

ГСФБ 70

ГСФБ 68

ГСФБ 75

ГСФБ 80

ГСФБ 90

ГСФБ 100

ГСФБ
125

ГСФБ 150

ГСФБ 200

Примечание: Фланцы гильз могут быть изготовлены круглой формы, в этом случае наружные диаметры фланца будут соответствовать значениям c x d (пример: наружный диаметр гильзы ГСФБ 25 будет составлять 100 мм).

Гильза ГСФР фланцевая

В случаях, когда кабели или трубы уже проложены, а проблема с герметизацией не решена, применяются разборные фланцевые гильзы ГСФР. Гильзы могут быть изготовлены из оцинкованной или немагнитной нержавеющей стали.

ГСФР
25

150

ø а
(мм)

160

200

220

240

250

260

300

330

350

400

201

151

125

101

90

81

76

70

51

69

44

41

32

26

ø b
(мм)

80

60

c

ГСФР 31

ГСФР 40

ГСФР 43

ГСФР 50

ГСФР 70

ГСФР 68

ГСФР 75

ГСФР 80

ГСФР 90

ГСФР 100

ГСФР 125

ГСФР 150

ГСФР 200

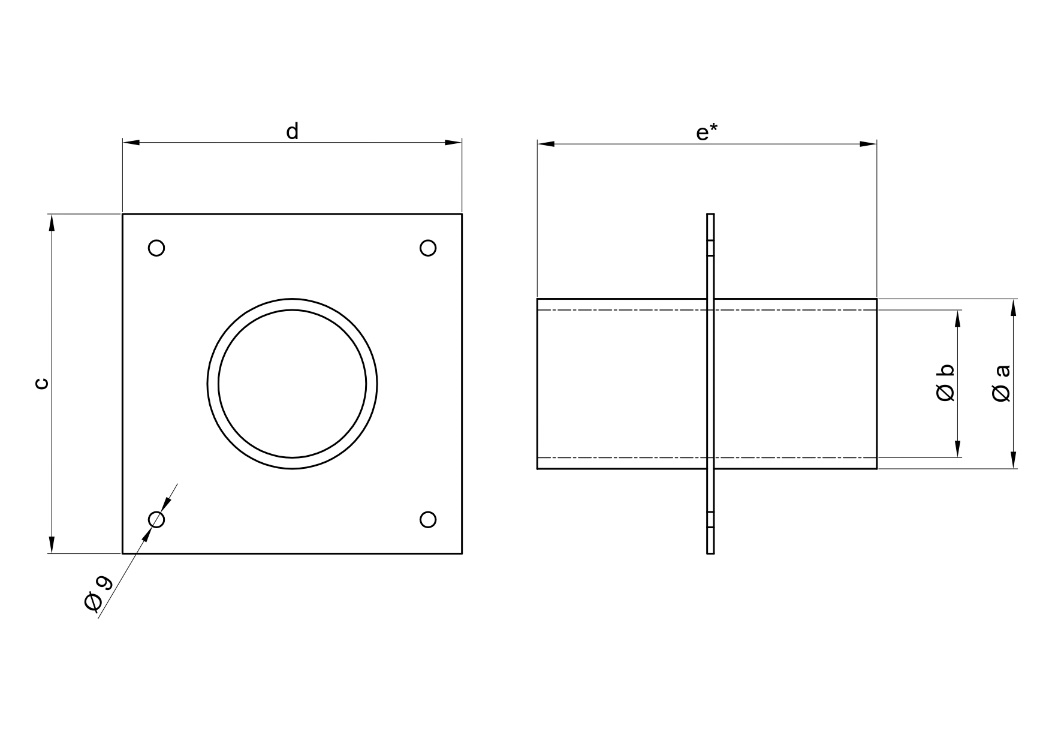

ГИЛЬЗА ГСФ ФЛАНЦЕВАЯ

Для установки в бетонные, кирпичные стены, в гипсовые и сендвич- панели применяются фланцевые гильзы ГСФ. Материалы – сталь грунтованная или оцинкованная, либо нержавеющая сталь. Способ крепления прикручивание болтами. Для бетонирования применяются увеличенные по глубине стены гильзы

ГСФ
25

32

ø а
(мм)

36

48

57

76

80

89

102

108

133

159

219

201

151

125

101

90

81

76

70

51

69

44

41

32

26

ø b
(мм)

280x280

200x200

180x180

160x160

150x150

140x140

110x110

140x140

100x100

c x d

ГСФ 31

ГСФ 40

ГСФ 43

ГСФ 50

ГСФ 70

ГСФ 68

ГСФ 75

ГСФ 80

ГСФ 90

ГСФ 100

ГСФ
125

ГСФ 150

ГСФ 200

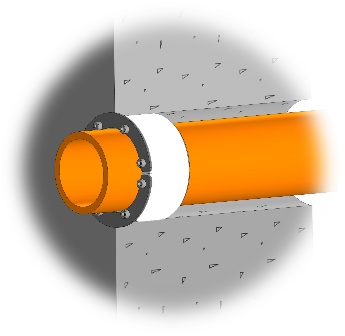

Муфты МГП

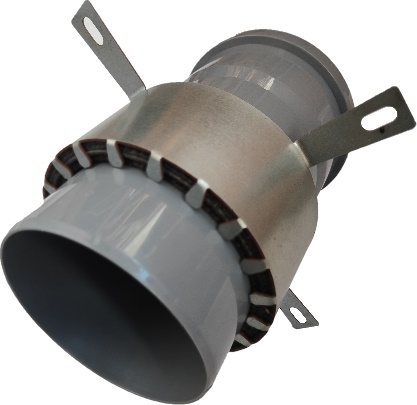

Муфты МГП предназначены для обеспечения огнестойкости
и предотвращения распространения продуктов горения в местах ввода
пластиковых труб через стены, полы и перекрытия.

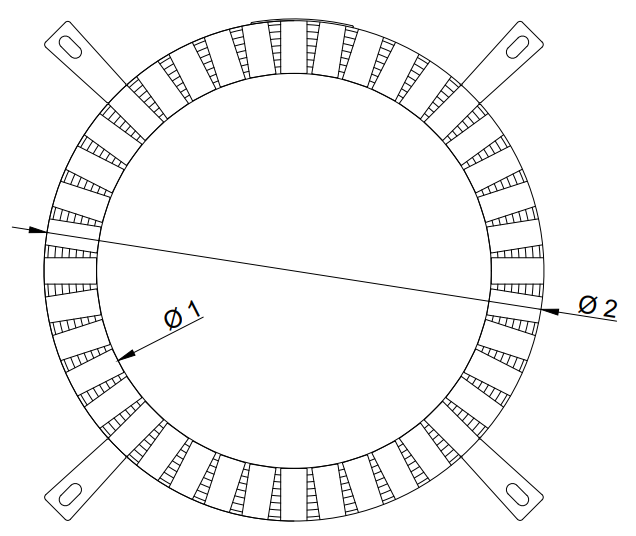

МГП 16

150

ø 1 (мм)

160

200

220

240

51

69

44

41

32

26

ø 2
(мм)

80

60

Глубина (мм)

МГП 25

МГП 32

МГП 40

МГП 50

МГП 110

Скачайте каталог продукции в PDF, который всегда будет под рукой

Скачивание начнется автоматически после заполнения формы. Нажимая на кнопку «Скачать католог», вы соглашаетесь с Политикой конфиденциальности

Примеры работ

Примеры монтажа муфт

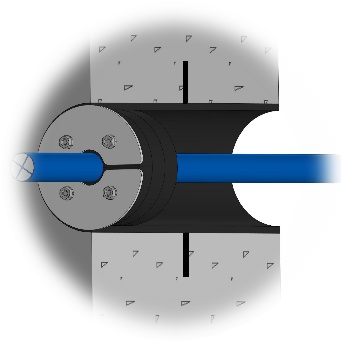

Муфта МГК в бетонной стене.
В бетонной стене просверливается отверстие, прокладывается кабель и уплотняется муфтой МГК.

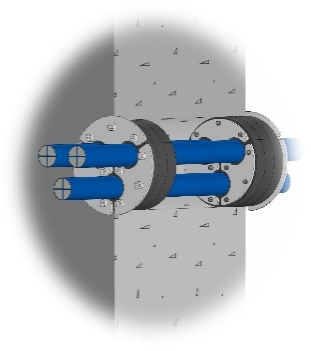

Муфта МГК-3 в бетонной стене.
Для обеспечения дополнительной герметизации и огнестойкости муфты МГК и МГК-3 устанавливаются с обратной стороны стены.

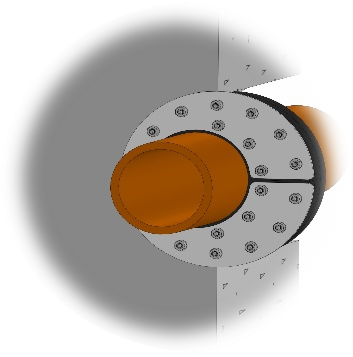

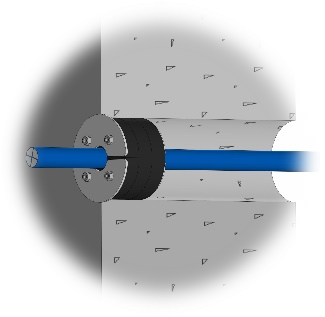

Муфта МГК для герметизации ПНД-стальной трубы в бетонной стене.
В бетонной стене просверливается отверстие, прокладывается труба и уплотняется муфтой МГК.

Нестандартные муфты МГК.
В случае, когда труба введена несоосно проему, возможно изготовление нестандартных муфт МГК, в соответствии с размерами проема и расположении трубы.

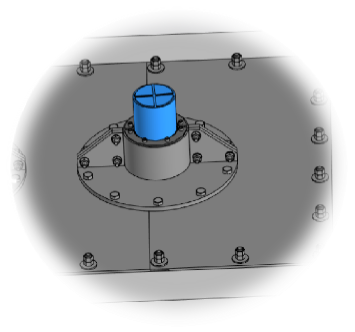

Муфта МГК с гильзой ГСФР, установленные в перекрытии. В местах, где ранее были проложены кабели или трубы применяются разборные гильзы ГСФР, которые прикручиваются к стене/перекрытию.

Муфта МГК с фланцевой гильзой ГСФБ в бетонной стене. Гильза ГСФБ, с фланцем посередине, устанавливается в опалубку и заливается бетонным раствором. Глубина гильзы соответствует толщине стены.

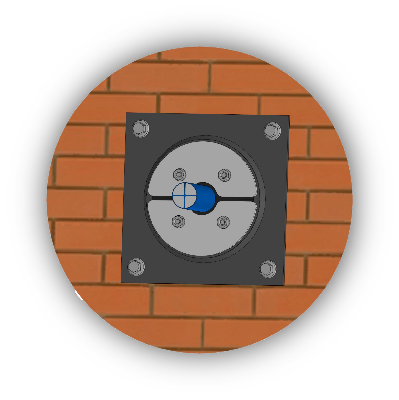

Муфта МГК с фланцевой гильзой ГСФ в кирпичной стене. В проем стены устанавливается гильза ГСФ и крепится анкерными болтами. На внутреннюю сторону фланца приклеивается уплотнительная лента, или наносится силиконовый герметик для обеспечения герметизации между фланцем и стеной. В гильзу прокладывается кабель и устанавливается муфта МГК.

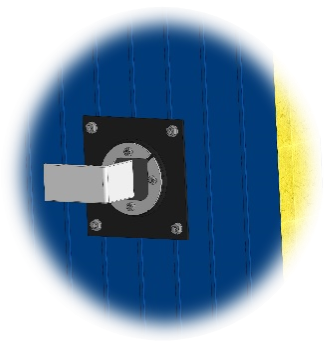

Муфта МГЗ с фланцевой гильзой ГСФ в стене из сендвич-панелей. В проеме сендвич-панели устанавливаются гильза ГСФ и ответная гильза ГФО с обратной стороны. Обе гильзы стягиваются между собой резьбовыми шпильками. Сквозь гильзы прокладывается полоса заземления, которая уплотняется муфтой МГЗ.

Муфты МГК для одновременной герметизации трубы и кабеля. Для герметизации трубы и кабеля, проходящего сквозь нее, применяются две уплотнительные муфты МГК. Одна муфта устанавливается в проеме стены и герметизирует трубу, вторая муфта непосредственно в трубу, тем самым уплотняя кабель
